水电站供水系统中工业滤水器（反冲洗排污式滤水器）安装位置说明
水电站供水系统中工业滤水器（反冲洗排污式滤水器）安装位置说明，水泵供水是中低水头电站和高水头电站常用的供水方式，工业滤水器（反冲洗排污式滤水器）作为清除水中悬浮物的设备在供水系统中可设置在水泵吸水管路，亦可设置在水泵压水管路。取水口则根据电站的水头或设于压力钢管(上游水库)或设于下游尾水。下面以电站两台机组自压力钢管取水水泵集中供水为例，探讨工业滤水器（反冲洗排污式滤水器）设备位置的优劣。
图1工业滤水器（反冲洗排污式滤水器）设置于水泵吸水管路图

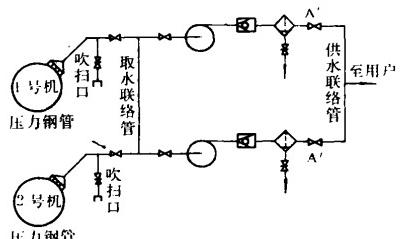

图2工业滤水器（反冲洗排污式滤水器）置于水泵压水管路图由图可以看出：
①图1比图2多装设2个闸阀，但在图1中无论哪台水泵作为工作泵，两台工业滤水器（反冲洗排污式滤水器）都同时参与工作(除非某个取水口完全堵塞)。这样，在正常情况下水流流经滤水器的流速只有图2中的1/2,工业滤水器（反冲洗排污式滤水器）能更好地起到净水的作用。而且图1中滤水器能避免从取水口流入的污物(主要是杂草等悬浮物)影响或堵塞水泵及阀件A、B、C、D。工业滤水器（反冲洗排污式滤水器）保护范围更广。
②图2中无论哪台水泵作为工作泵都只有与之对应的一个工业滤水器（反冲洗排污式滤水器）参加工作。这样，水流经工业滤水器（反冲洗排污式滤水器）的流速为图2的2倍，净水效果较差。而且图2中从取水连续满载运行要求，每年可为电站挽回过去被迫降荷运行的经济损失4万多元，减少轴瓦维修和停机损失0.8万元，创造了较大的经济效益。简单适用，易于推广。本系统简单，所需元件口流入的污物除阀A外，其它阀件和水泵都未得到保护。
③图1和图2在工业滤水器（反冲洗排污式滤水器）的清洗、检修及水泵和其它阀件的检修、更换方面具有完全等效的效果。
综上所述，上游取水采取水泵集中供水的技术供水系统中工业滤水器（反冲洗排污式滤水器）置于水泵吸水管路比置于压水管路更具优越性。如果水泵取水口设在下游尾水，工业滤水器设置在水泵吸水管路，将增加水泵吸水管路的水力损失(工业滤水器（反冲洗排污式滤水器）部分堵塞时阻力系数5=7.5～9.0)。由于水泵允许吸上高度的限制，造成水泵安装高程过低，在这种情况下工业滤水器还是安装在压水管路为好。当然，在水泵允许吸上高度和安装高程能同时满足的情况下，工业滤水器置于吸水管路有其优越性。
