针对全自动反冲洗滤水器技术及应用说明

     针对各种高黏度、颗粒杂质多等恶劣工况的过滤，研究开发了可变间隙反冲洗过滤。该过滤器特别适用于其他全自动反冲洗滤水器难以胜任的微纤维、油泥状、软性结块类杂质、沥青、渣油等的过滤。
1概述
     国内炼油化工企业中使用的全自动过滤器在微纤维、油泥状、软性结块类杂质、沥青、渣油过滤中有滤芯容易堵塞、反冲不彻底之难题，投产后常有反冲频繁以致短周期即需更换滤芯，增加了投资和人力成本。
2、全自动反冲洗滤水器结构原理
2.1全自动反冲洗滤水器结构组成
     可变间隙反冲洗过滤器由若干组精密过滤单元（每组8列）、精密过滤单元驱动装置、气动球阀、防爆控制系统（带西门子可编程控制器）、差压变送器、安装支架等组成（详见下图）。
2.2全自动反冲洗滤水器工作原理
过滤状态：

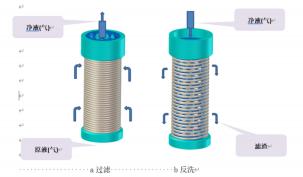

     介质从外而内通过精密过滤单元中滤芯，液体（气体）中的颗粒杂物被阻隔，干净液体（气体）由滤芯内排出（见下图a）。
反洗状态：
     精密过滤单元反冲时滤芯扩大间隙，已过滤的净液（气）反向由滤芯内部向外流动，卡在间隙中的颗粒和滤芯外表面上堆积的固体颗粒被彻底地冲洗掉（见下图b）。
     一组精密过滤单元在反洗，其余几组精密过滤单元正常过滤。
反洗状态有2种方式可选：
     a）当全自动反冲洗滤水器系统开始反洗时，先发出信号关闭其中一组过滤单元进液（气）球阀，打开该组反排球阀使滤芯处于反向过滤状态，同时将滤芯展开，使滤芯表面滤渣随液体外排，延时一定时间后，闭合滤芯，关闭反排球阀，打开进液球阀，此组过滤单元反洗结束。重复上述步骤对下一组精密过滤单元进行反洗，直至N组过滤单元反洗完成。
     b）当全自动反冲洗滤水器系统开始反洗时，先发出信号关闭其中一组精密过滤单元进液（气）球阀、出液（气）球阀，让滤芯若干次展开/聚拢，使得滤渣脱离滤芯表面并与罐内液（气）体混合，随后打开排污阀、辅助反冲阀，反冲气体将罐内液（气）体全部外排后，关闭排污阀、闭合滤芯、关闭辅助反冲阀，打开进液（气）球阀，此时该组精密过滤单元反洗结束。重复上述步骤对下一组精密过滤单元进行反洗，直至N组过滤单元反洗完成。
3、全自动反冲洗滤水器产品特点
     1）可变间隙滤芯利技术，反洗彻底，反冲次数减少，排污量少。
     2）在系统不停车的情况下自动反冲洗过滤元件，减少非计划停工，降低产品成本；
     3）具有气动或电动程序控制（可选），性能稳定，工作可靠；
     4）装置处理量增加时，增加过滤单元即能满足工艺要求，节省投资；
     5）实现计算机终端控制和远程通讯，随时监控和修改系统工作状态；
4、全自动反冲洗滤水器产品对比
过滤器名称
项目 五层烧结网过滤器楔形网过滤器 可变间隙滤芯过滤器
过滤精度 5～200um20～800um 5～200um
反冲是否彻底 否否 是
排污量 反冲频繁，排污量大反冲频繁，排污量大 因反洗彻底，故反冲次数少，排污量少
大允许压差 0.3MPa0.5MPa 1MPa
滤芯更换时间 6个月左右12个月左右 36个月左右
5现场应用
序号用户名称 项目名称介质 过滤精度/μm 处理量投产时间
1山东富宇化工有限公司 贫液过滤改造 MDEA
（甲基二乙醇胺） 1020t/h2017.05
2中化弘润石油化工有限公司 成品油质量升级及配套工程项目
5.5万t/a硫磺回收装置急冷水过滤 急冷水 50180t/h2017.09
3东营齐润化工有限公司 焦化蜡油装置焦化蜡油 1036t/h2018.05
4东营齐润化工有限公司 柴油加氢装置焦化柴油 20125t/h2018.05
5江苏新海石化有限公司 硫磺胺液再生技改贫液过滤器贫胺液 1025m3t/h2018.06
6东营齐润化工有限公司 油品质量升级及配套工程连续重整装置 石脑油（含硫） 1571429kg/h2018.11
7盘锦益久石化有限公司 10万t/a生物溶剂油及
15万t/a生物燃料油产品升级项目可变间隙自动反冲洗过滤器 裂解C9 2526m3/h2019.07
8山东寿光鲁清石化有限公司 油品升级项目
160万t/a蜡油加氢装置加氢单元 常减压汽柴油LCO催化柴油焦化柴油 25300t/h2019.09
     山东齐润一车间主任很肯定地说：国内尚未有焦化蜡油过滤精度达到10um正常运行的全自动反冲洗过滤器先例，对此可变间隙全自动反冲洗滤水器的反洗效果很满意。
