汽轮机凝汽器胶球清洗装置收球率低的原因与解决方法

    汽轮机凝汽器是火力发电厂重要的设备,保持凝汽器管束的清洁度,对提高机组经济性能起到非常重要的作用。针对华电
热电有限公司凝汽器胶球清洗装置系统在运行中收球率低的问题进行了全面的分析并提出解决办法。
     对凝汽器胶球清洗装置的.
组成及原理进行了简要介绍,并对其收球率低的影响因素作出了分析,并提出了相关改进措施。

1、概述

     江苏热电有限公司的1/2号机组、3/4号机
组为燃气-蒸汽联合循环机组,型式是单壳体，对分双流程表
面式凝汽器冷却介质为新江海河水。公司机组自投产以
来查询了凝汽器胶球清洗装置收球率的运行记录，凝汽
器胶球清洗记录。发现收球率远远达不到95%,目前大概
就80%左右,甚至有时只能收到很少
的球。凝汽器胶球清洗装置收球率低，
造成机组真空不好,影响了机组热效
率。提高凝汽器胶球清洗装置收球率
在95%以上,保持凝汽器较高的真空
和较小的端差,是提高机组循环热效
率的主要方法之一。

2、凝汽器胶球清洗装置的原理及主要
组成

     凝汽器胶球清洗装置主要由胶球泵、装球室、收球网、分配室等组成。胶
球清洗装置是汽轮机组在运行过程
中将一定数量的海绵胶球通过胶球泵送至凝汽器冷水进
水管通过水流作用将胶球挤进凝汽器不锈钢管内，不断
循环达到清洗不锈钢管垢物的目的,从而提高凝汽器热
交换效率保证机组正常稳定安全地运行。

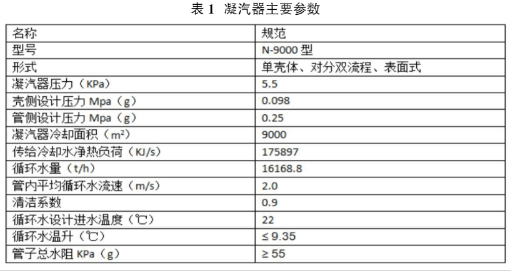

联合循环双压单抽汽凝汽式汽轮机，配置N-9000凝汽
器(表1)。凝汽器循环水经循环水泵进口滤网,由循环水
泵送至凝汽器内(图1)。

3、凝汽器胶球清洗原因分析及改进措施

针对我公司凝汽器胶球清洗系统收球率低可能存在的原因进行
分析并提出以下改进措施:

     ①收球网不严破损或被异物卡涩等。胶球清洗装置
收球网为倒V型结构收球网的开启和关闭为电动操作。
如果收球网关闭不严,两边格栅闭合处过大,或者循环水
的水流作用造成网片变形,就会造成胶球从收球网中漏
出。通过打开收球网旁边的人孔门，检查收球网的严密性,
发现收球网网片的间隙大概在10mm两边格栅闭合处大
概在5mm,而胶球是25mm所以从静态检查情况下,胶球
不会从收球网中漏出(图2)。

     ②凝汽器进、出水室管板侧被杂物堵塞，胶球无法
进入凝汽器管道进行循环。利用公司机组检修的机会，
打开循环水水侧人孔门检查,未发现有杂物堵塞进、出
水室管板。

     ③循环水压力低,流速低造成有些胶球浮在水面,或
可能卡涩在管子头部未能进入凝汽器内。所以在投入使
用胶球清洗装置前,增开一台循环水泵从而防止清洗过程
中由于循环水压力不足导致胶球停留在凝汽器管束以外。

     ④凝汽器不锈钢管道结垢,从而引起胶球的堵塞。通
过大小修打开凝汽器水侧人孔门,发现凝汽器不锈钢管
结垢严重管道内有较多胶球卡涩在里面。清洗用喷头为直喷、前冲
式、三维旋转式压力0-2800公斤/平方厘米(根据垢软硬.
程度可任意调节)原理是利用水压力把垢清洗掉,通过水
流作用将垢物冲洗下来(图3、图4)。

     ⑤正确选择和使用胶球。根据厂家的建议,将原来直
径25mm的海绵胶球换成24.5mm的规格。而且胶球在使
用前应该浸泡3天以上浸泡后胶球的比重要接近循环
水的比重，只有这样胶球才能和水的主流-样流动,否则
就会出现偏流现象导致胶球积聚在死角。

4、凝汽器胶球清洗改进后的效果

     凝汽器胶球清洗系统是对汽轮机机组经济性非常重
要的辅助设备。通过以上改进措施,如今胶球收球率基本
在95%以上。www.lyg288.com/系统的正常投运,保持凝汽器管束
的清洁度对提高机组经济性能起到非常重要的作用。为
此,对http://www.lyg288.com装置收球率低的原因进行分析,并
提出解决方法具有一定的积极意义。
